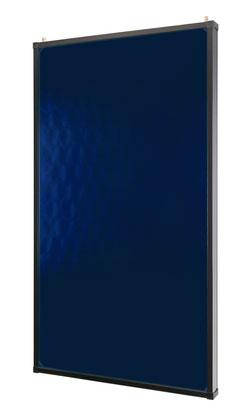

Плоский сонячний колектор K420-EM

K4 - вдосконалена колекторна система

Сонячний колектор преміум-класу за розумною ціною!

Колектори K4 (країна-виробник Німеччина) доступні з різними типами абсорберів розмірами від 1,4 до 2,3 м2 чистої площі. Встановлення колекторів може бути виконана різними способами: на даху, плоского даху, фасаді (90 градусів) і даху. Наші колектори пропонують дуже гарне співвідношення між загальною та ефективної площами. Рамка колектора складається з екструдованого алюмінієвого профілю. Водонепроникний алюмінієвий сплав був обраний в якості каркасного матеріалу для високої стабільності.

Рамка доступна в необробленому алюмінії або алюмінію покритому погодоустойчивых порошком у RAL-кольорах (антрацит, срібло). Алюмінієві штапики і широка, силіконова гідроізоляція, захищає від ультрафіолету, гарантує безпечне закріплення скла і допомагає стабілізувати колектор.

Інноваційний дизайн вентиляції і дренажу під рамою дозволяє колектору висихати швидко, навіть при підвищеній вологості. Конденсат на скляній панелі майже відсутня. Запатентована конструкція монтажу абсорбера гарантує, що він буде залишатися в правильному положенні при будь-яких умовах. Кругова внутрішня захисна планка зменшує температурні містки і тертя на поверхні абсорбера.

Колектори серії EM - простий меандр. Застосовується, коли необхідно підключити до 3 колекторів послідовно

Будова колектора

A. Захисне скло

B. Лист алюмінієвого абсорбера

C. Алюмінієва рама з порошковим покриттям

D. Колекторна труба

E. Теплоізоляція

F. Змійовик з трубок

G. Абсорбер з високим рівнем поглинання енергії

H. Задня алюмінієва пластина

I. Алюмінієві склопакети

J. Обертовий паз для монтажу

Характеристики:

• 1 м2 колекторної площі нагріває 70-80 л. води
• Тип конструкції: плоский колектор для термосифонних систем для монтажу на даху, плоскому даху і фасад
• Поглинач типу KBB з алюмінієвим листом і мідними трубками, поглинач з 1 серпантином ø12 мм
• Розміри 11878*1158*75 мм
• Вага 34 кг
• Вміст рідини 1,72 л
• ККД η0 80,2%, відноситься до площі апертури
• Коефіцієнт теплових втрат а1 4,11 Вт / (м2 х К)
• Коефіцієнт теплових втрат а2 0.0133 Вт / (m2 x K2)
• Коефіцієнт теплових втрат а40 4.642 Вт / (m2 x K2)
• Максимальна температура застою 209 ° C
• Абсорбуюче покриття: высокоселективно на алюмінії
• Абсорбція / еміттанс 95% / 5%
• Покриття з низьким вмістом заліза, структуроване, сонцезахисний скло (ESG)
• Передача покриття 91,5%
• Ударостійкість покриття: кришка пройшла додаткове випробування на ударостійкість EN12975-2.
• Номінальний витрата 80 л / год (в умовах низької витрати: 40 л / год)
• Номінальна втрата тиску 60 мбар (умови низької витрати: 30 мбар, вода / пропіленгліколь 20 ° C)
• Гідравлічне підключення: послідовне з'єднання з колекторами пліч-о-пліч
• З'єднання колектора 2 роз'єми на верхній короткій стороні, 12 мм для компресійних фітингів
• Максимальний робочий тиск 10 бар
• Утеплювач: мінеральна вата 30 мм
• Корпус колектора: алюмінієва рама, з порошковим покриттям
• Кут нахилу 15 - 90 °
• Допустима вітрове і снігове навантаження 3 кН / м2 всмоктування, 3 кН / м2 тиску
• Рекомендована теплообмінна рідина: антифризная суміш на основі пропіленгліколю
• Гарантія 10 років на функціональність та стійкість до атмосферних впливів
